どんな熱環境も再現
高度な制御と計測技術で
次世代ターボの開発・評価を加速
丸和電機のターボチャージャ試験機は、長年の回転体試験で培った物理学的知見と、高度な自動計測・制御技術を融合させた評価設備です。
バイパス式やツイン燃焼器式など、お客様の開発目的に合わせた最適な試験システムを提供。
冷熱サイクルによる過酷な耐久試験から、詳細な性能マップ作成まで、ターボ開発のあらゆるフェーズにおいて高精度なデータ取得と試験の効率化を実現します。
業界
こんな方におすすめ
丸和電機のターボチャージャ試験機の特徴
- 実機環境を忠実に再現。高精度な温度・圧力・流量制御システム
- 性能マップ作成を自動化。高度な計測ソフトによる工数大幅削減
- 「冷熱サイクル」等の過酷試験に耐えうる、卓越した耐久設計
主な使用例・用途

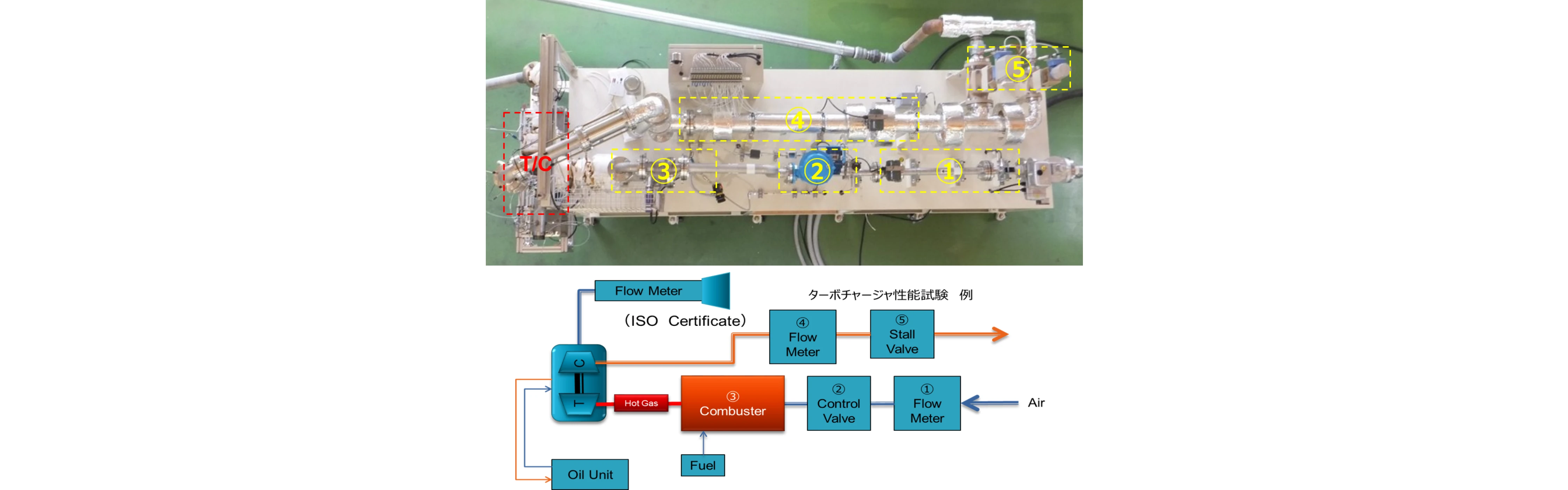

ターボチャージャ試験機の概念図
製作事例

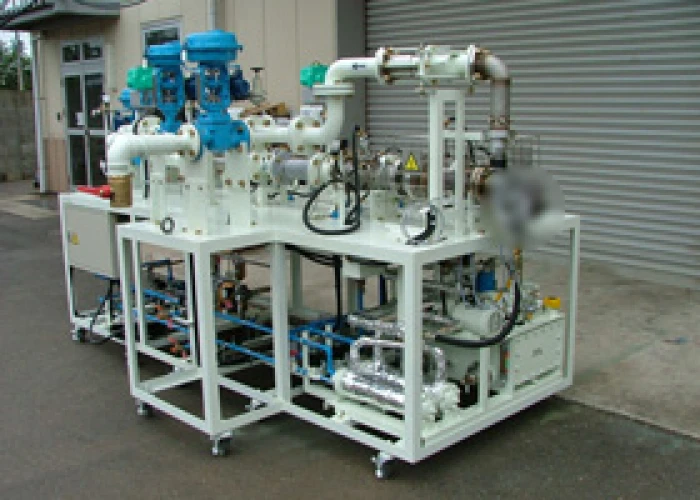

バイパス式ターボチャージャ
試験機実施例
自動車用ターボチャージャの各種信頼性評価設備。自動制御・計測により、様々な運転パターンが可能
- コンプレッサホイールの低サイクル疲労試験
- タービンスクロールの熱疲労試験
- 各種破壊試験
- シール、軸受の摩耗耐久試験

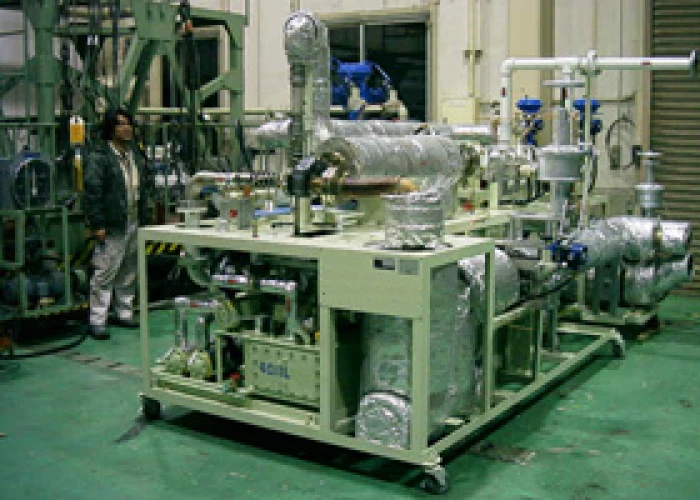

ツイン燃焼器式ターボチャージャ
試験機実施例
自動車用ターボチャージャの各種性能計測・評価設備。自動制御・自動サージ検出等を組み入れた自動計測機能により、性能マップ出力
- コンプレッサ・タービンの流量・圧力比
- 断熱および機械効率の計測
- ロータダイナミクス
- 軸受部の機械損失計測

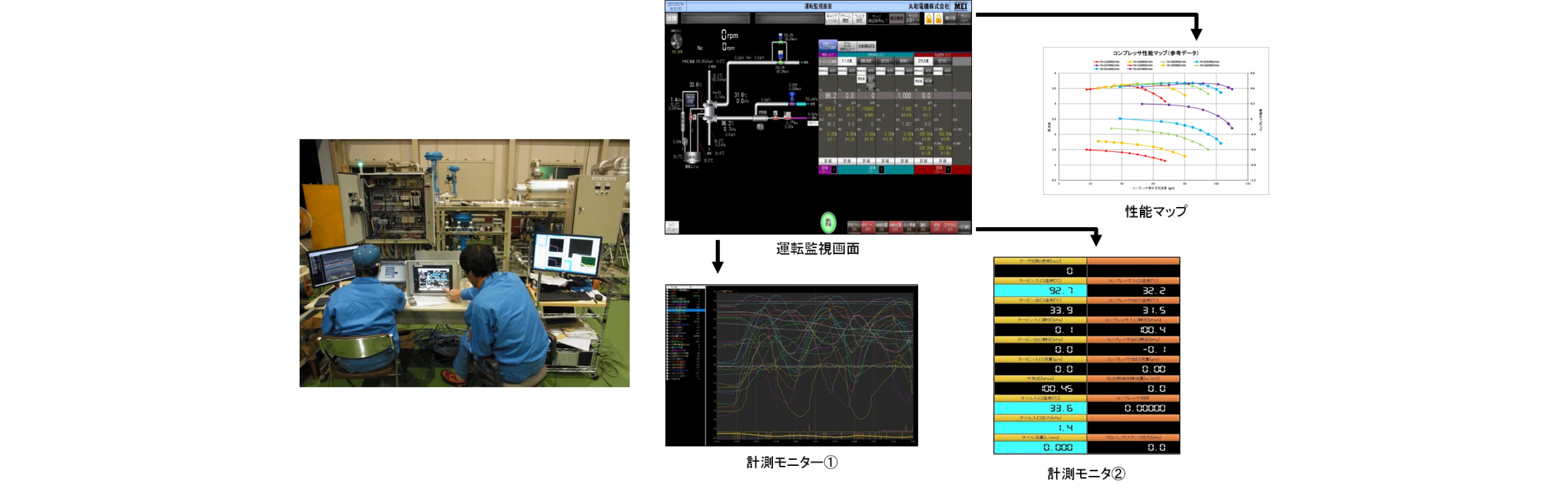

ターボチャージャ試験機制御計測
コンピュータベースによる高精度、高信頼性の本システムは視覚的にも優れ、どなたでも簡単に使い慣らすことができます。各所の流量、温度、圧力、回転速度を正確に計測します。サージング自動検出機能、性能曲線自動作成などの機能も備えております。

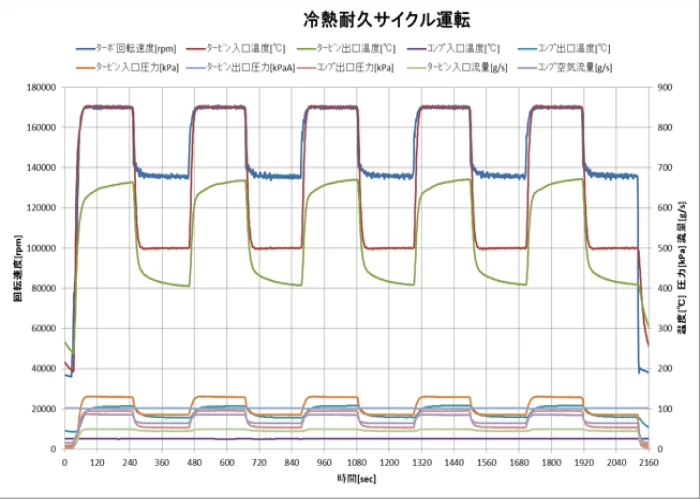

耐久試験データ

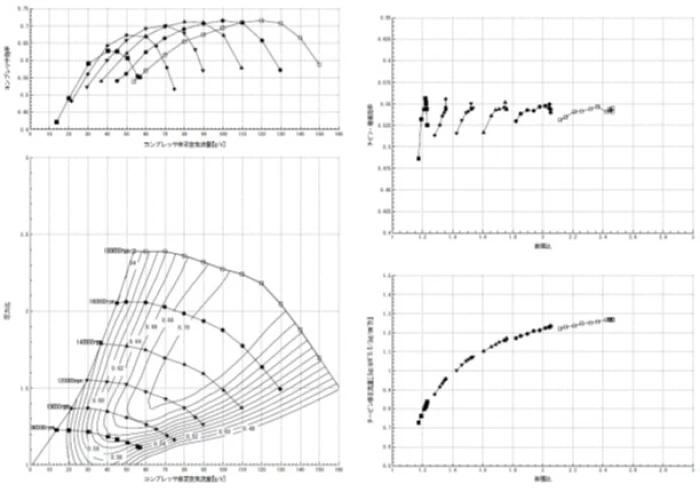

性能マップ
制御システム基本構成

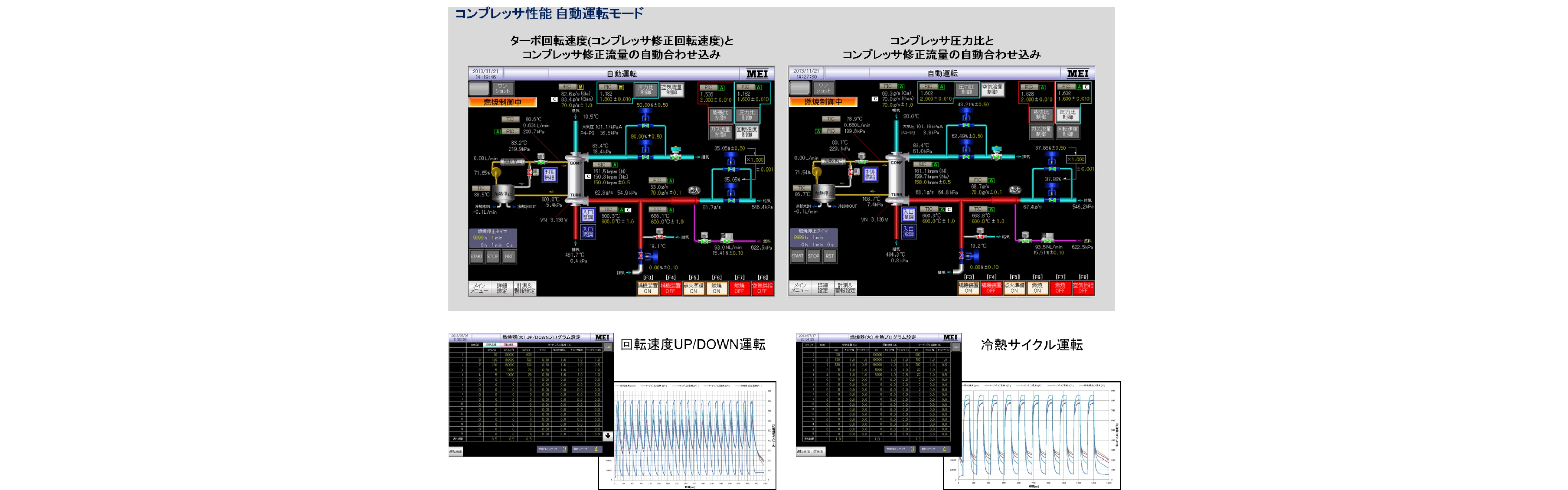

各種運転パターン
ターボ単体での評価が可能
