最高回転数260,000 min-1
回転体の安全を支える丸和電機のスピンテスタ
丸和電機のスピンテスタは、高速回転する個々の部品に、要求される回転速度や運転パターンを与え、遠心力によるさまざまな強度評価を可能とします。
正確無比な高速駆動装置と安全性に優れた設備は、自動車、船、飛行機などのエンジン開発をはじめ、さまざまな産業で活用されています。
世界をリードする高速回転試験機です。
こんな方におすすめ
丸和電機のスピンテスタの特徴
- 高効率の高速駆動装置と電力回生システムの併用
- 振動抑制に優れたダンピングシステム
- 破壊時の安全な防護機能
- 高精度かつ高信頼性の制御と計測システム
- 高効率かつ環境に優しい駆動装置
- ご要求に応じたカスタマイズが可能
主な使用例・用途
スピンテスタについて
制御装置

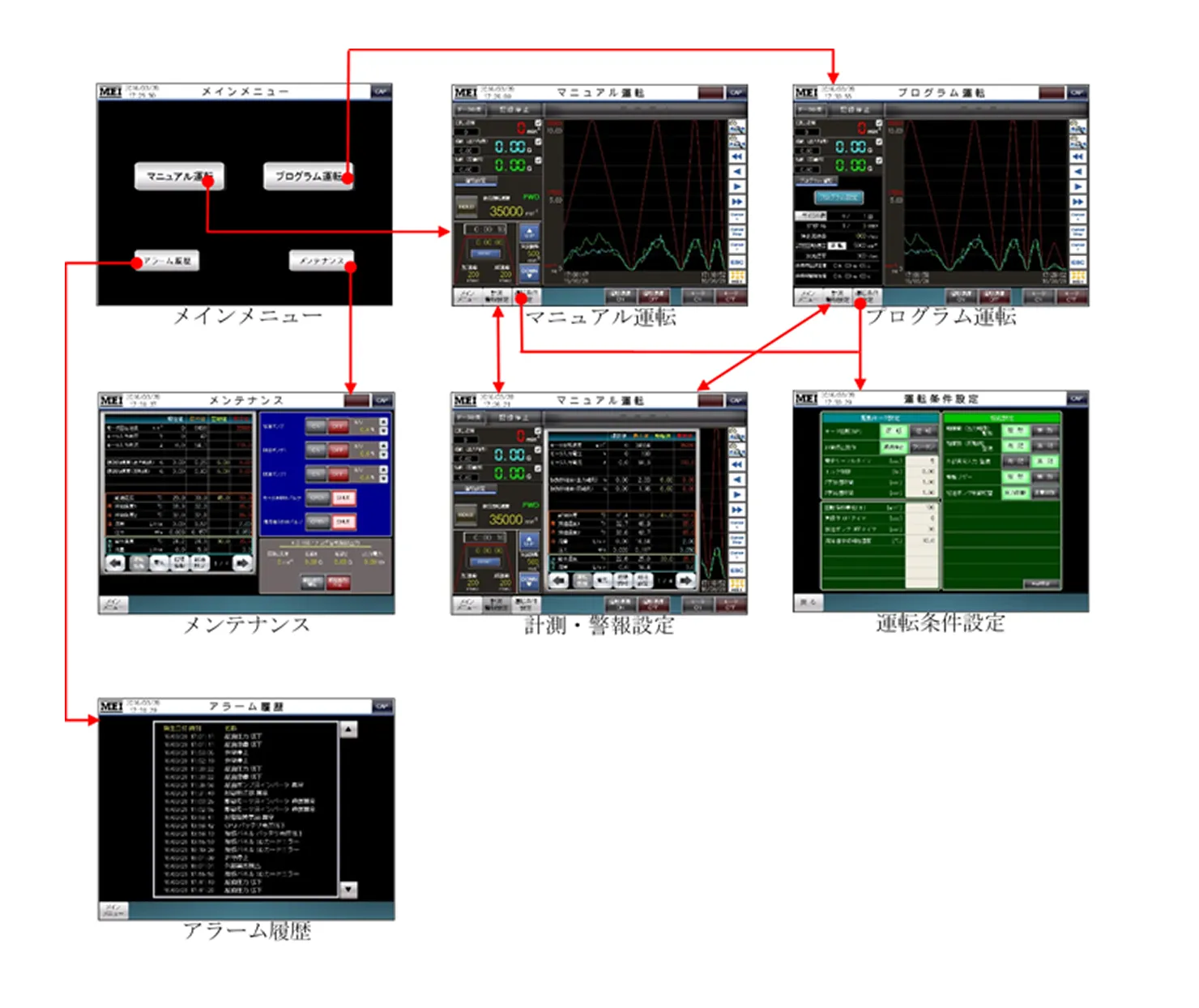

ご要望に合わせて従来のタッチパネル操作や最新のコンピュータベースによるシステムを製作することができます。
高精度、高信頼性の本システムは視覚的にも優れ、誰でも簡単にお使いいただけます。
また、実質的な制御、データ記録は信頼性のある産業用PLCを用いており、あらゆる安全機構を自由に構築することで
大切な供試体を最大限に保護します。

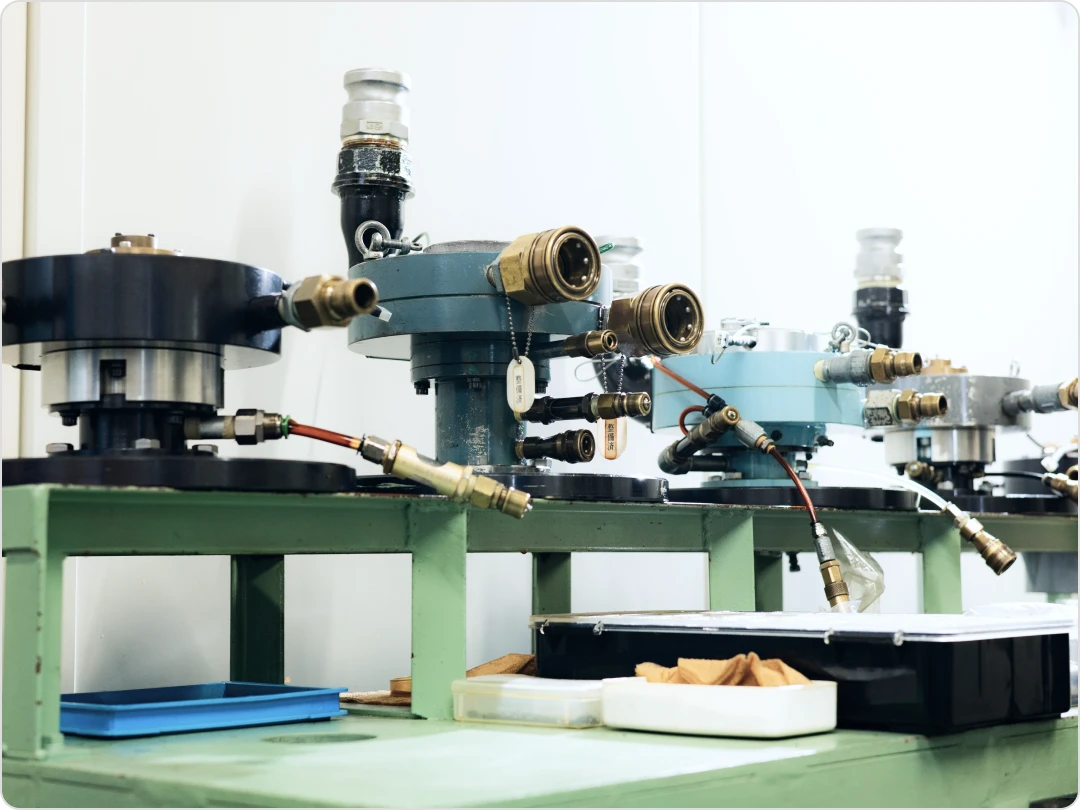

駆動源
スピンテスタの駆動源は、ご希望の試験内容や試験体にあわせて選択いただけます。
下記一覧は受託試験サービスに使用している駆動源ですが、これ以外の駆動を製作して搭載することも可能です。
| 駆動源 | 最高回転数min-1 | 最大 吊り下げ荷重 |
仕様 |
|---|---|---|---|
| エアタービン | 250,000 | 1 |  新しいWindowで開きます |
| 200,000 | 3.2 | 新しいWindowで開きます |
|
| 150,000 | 3.2 | 新しいWindowで開きます |
|
| 100,000（ノーマル） | 14 | 新しいWindowで開きます |
|
| 100,000（ハイパワー） | 14 | 新しいWindowで開きます |
|
| 60,000（ノーマル） | 90 | 新しいWindowで開きます |
|
| 60,000（ハイパワー） | 90 | 新しいWindowで開きます |
|
| 40,000 | 400 | 新しいWindowで開きます |
|
| 30,000（ノーマル） | 680 | 新しいWindowで開きます |
|
| 30,000（ハイパワー） | 680 | 新しいWindowで開きます |
|
| 18,000 | 1,800 | 新しいWindowで開きます |
|
| 12,000 | 3,600 | 新しいWindowで開きます |
|
| 60kWモータ | 36,000-40,000 | 400 | 新しいWindowで開きます |
| 9kWモータ | 42,000-60,000 | 30 | 新しいWindowで開きます |
ラインナップ（高速モータ式スピンテスタ）

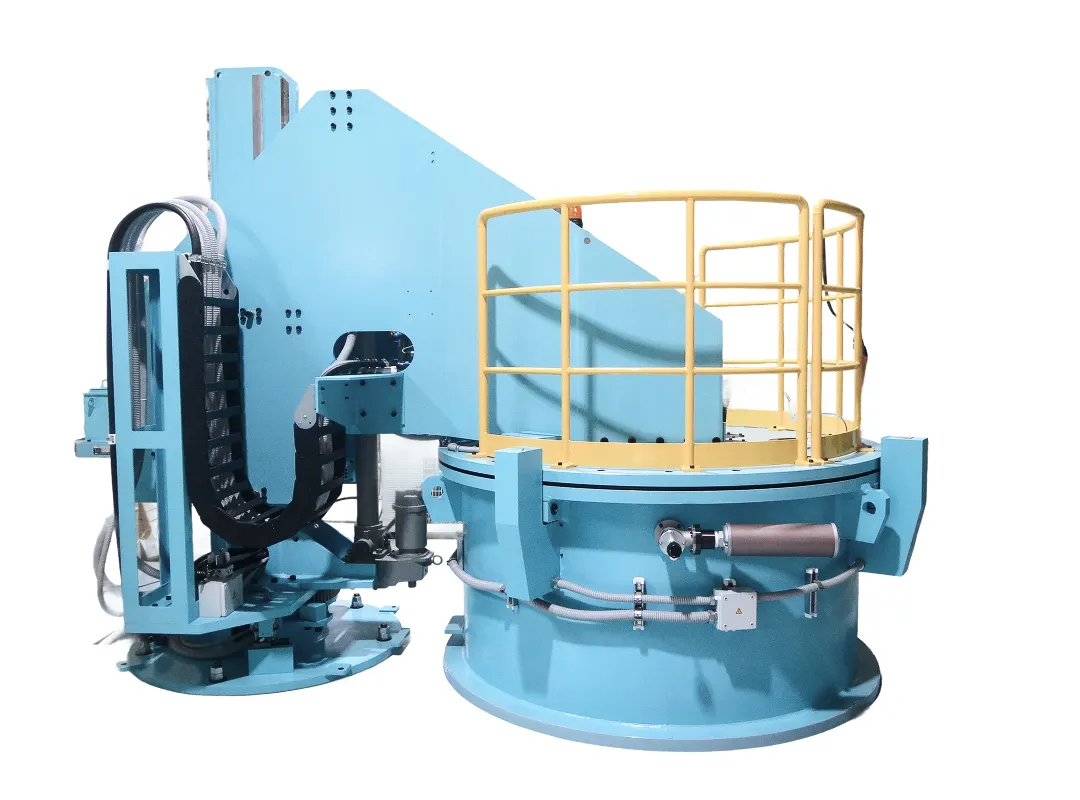

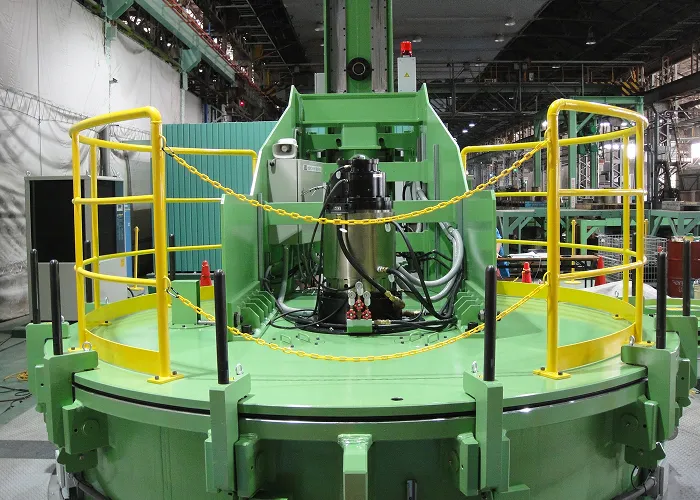

超大型
仕様
- 4,500min-1 ~ 6,300min-1
- 150kW
- 吊り下げ荷重 最大5t
中型
仕様
- 70,000min-1
- 16.5kW
- 吊り下げ荷重 最大50kg
小型
仕様
- 100,000min-1
- 5kW
- 吊り下げ荷重 最大15kg
製作事例

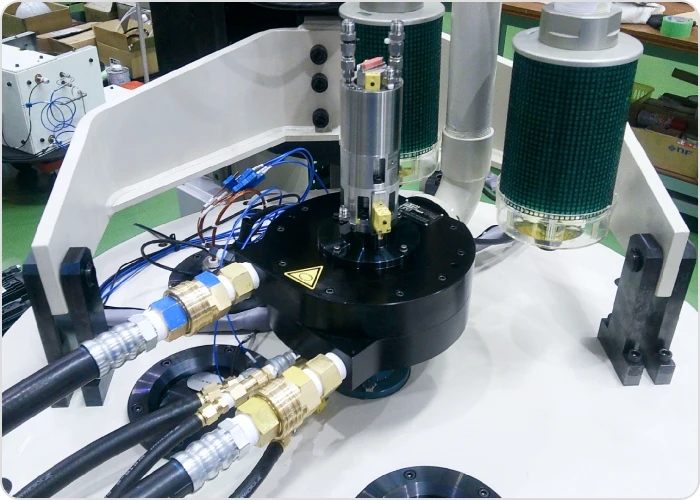

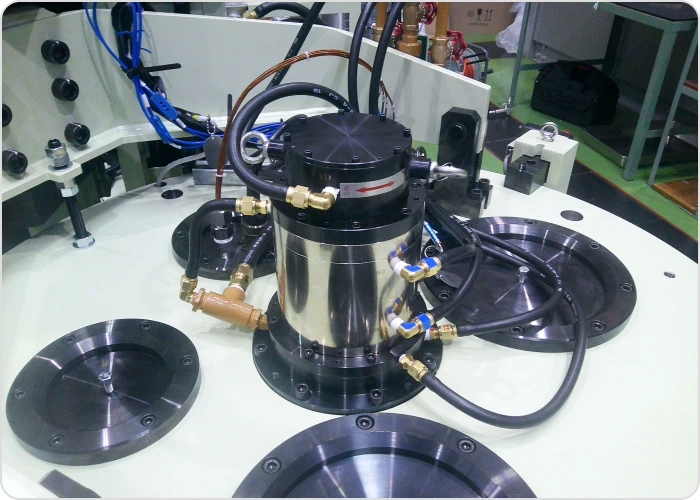

電動式スピンテスタ

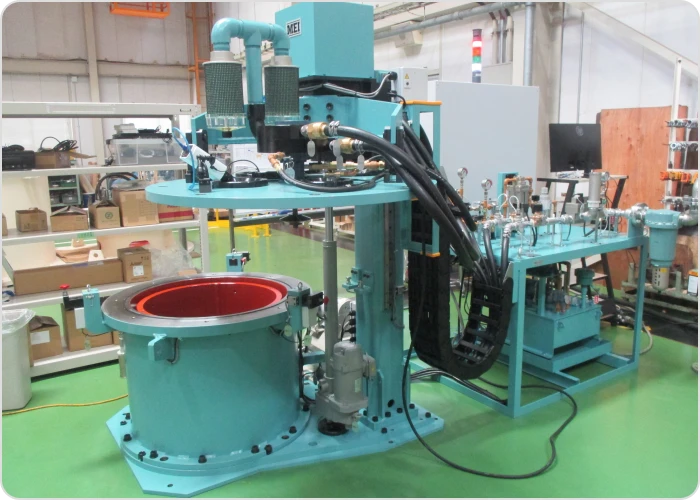

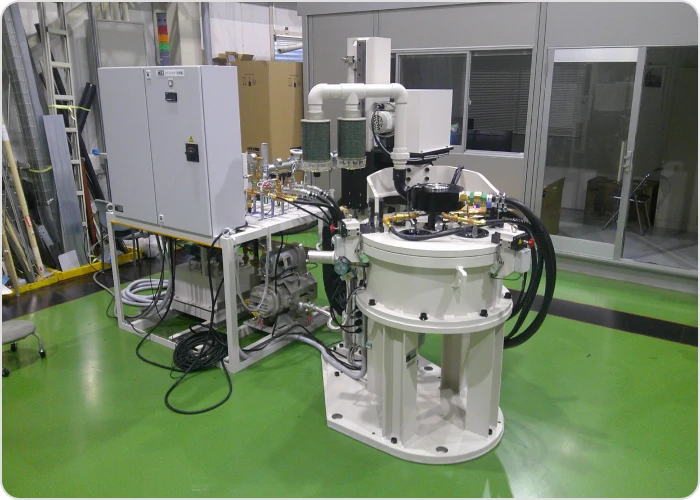

エアタービン式スピンテスタ

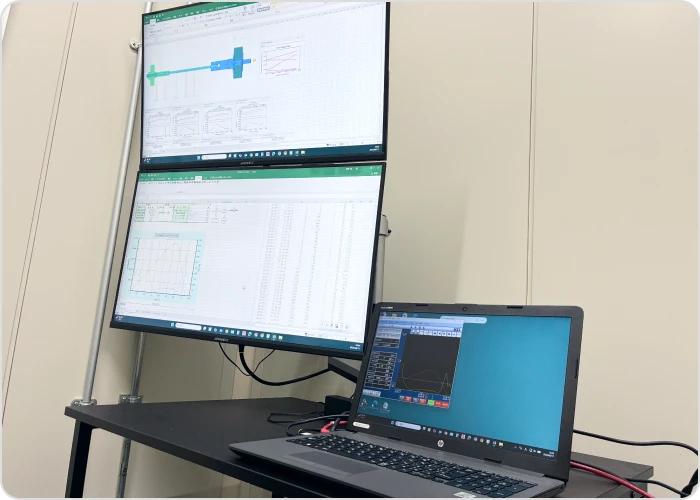

制御計測装置 (PCベース)

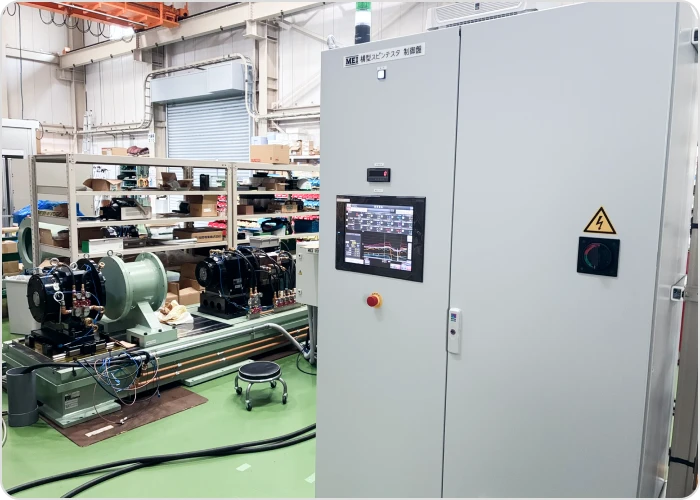

制御計測装置（タッチパネルベース）
装置のお取引流れ
お客様のニーズに合わせて、試験の企画段階から柔軟にサポートいたします。
-
STEP 01
お問い合わせ・ご相談
試験の目的、対象物、必要なスペック（回転数・温度等）をお知らせください。
-
STEP 02
お打ち合わせ・仕様検討
当社エンジニアが課題をヒアリング。治具製作や解析の必要性を含め検討します。
-
STEP 03
お見積り・ご契約
試験項目、期間、費用を算出し、ご提示いたします。
-
STEP 04
試験準備（治具設計・製作・解析）
必要に応じて、試験体を安全に試験するため専用治具を製作し、解析を行います。
-
STEP 05
試験実施
熟練のオペレータが安全を確認しながら試験を遂行します。立ち会いも可能です。
-
STEP 06
レポート（データ）提出
試験データ、画像、解析結果などを納品いたします。
